一、GST-LD-8320A終端器概述：
在非編碼火災自動報警系統中，傳統方式都是通過在回路終端連接一只電阻來維持系統的正常工作，一旦匹配不當將使整個報警系統工作不正常，甚至?xí)a(chǎn)生誤報警等問題。GST-LD-8320A終端器（簡稱為終端器）與多線制天津火災報警控制器或編址接口模塊配套使用，取代了終端電阻，并有效地解決了上述一系列問題，大大提高了非編碼報警系統的可靠性。

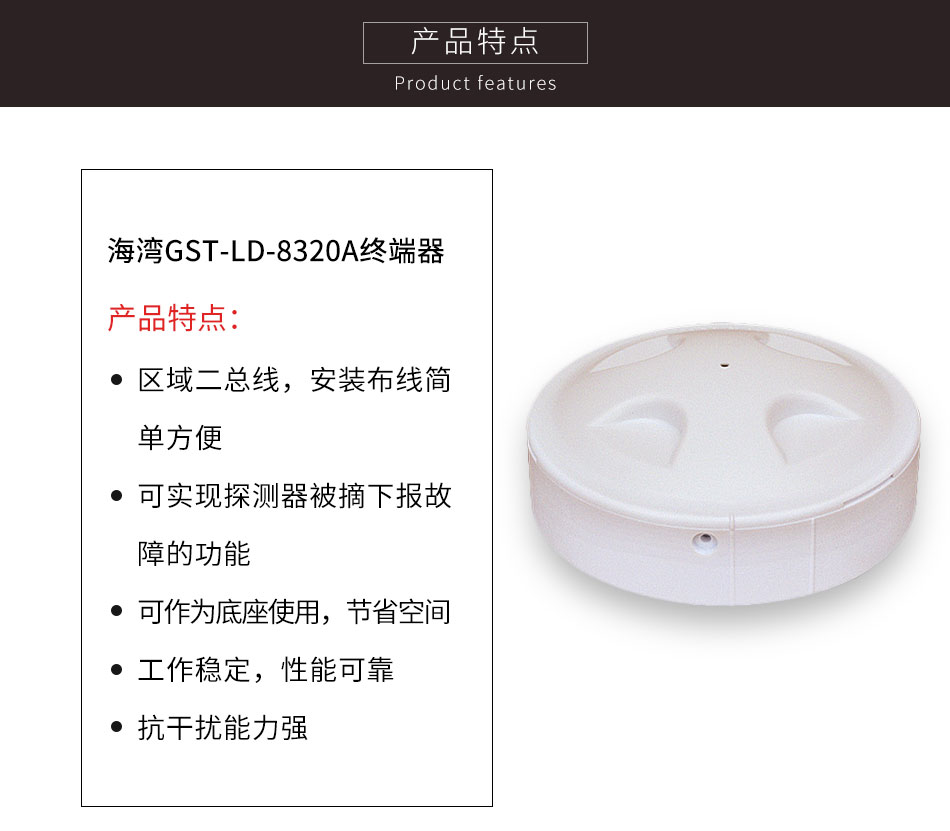

二、GST-LD-8320A終端器特點：
1.區域二總線，安裝布線簡單方便；

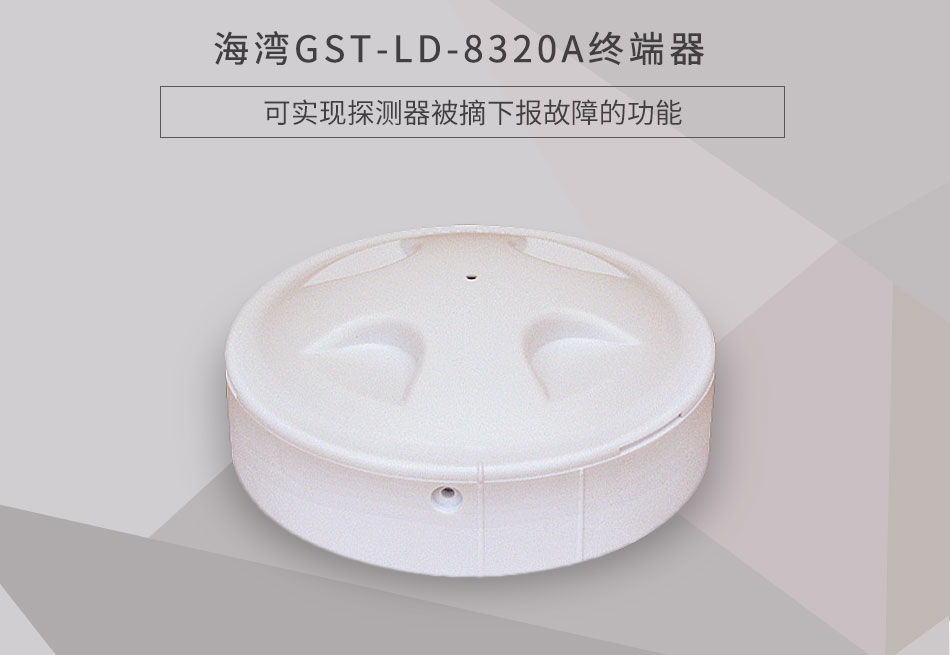

2.可實現探測器被摘下報故障的功能；
3.可作為底座使用，節省空間；
4.工作穩定，性能可靠；
5.抗干擾能力強。

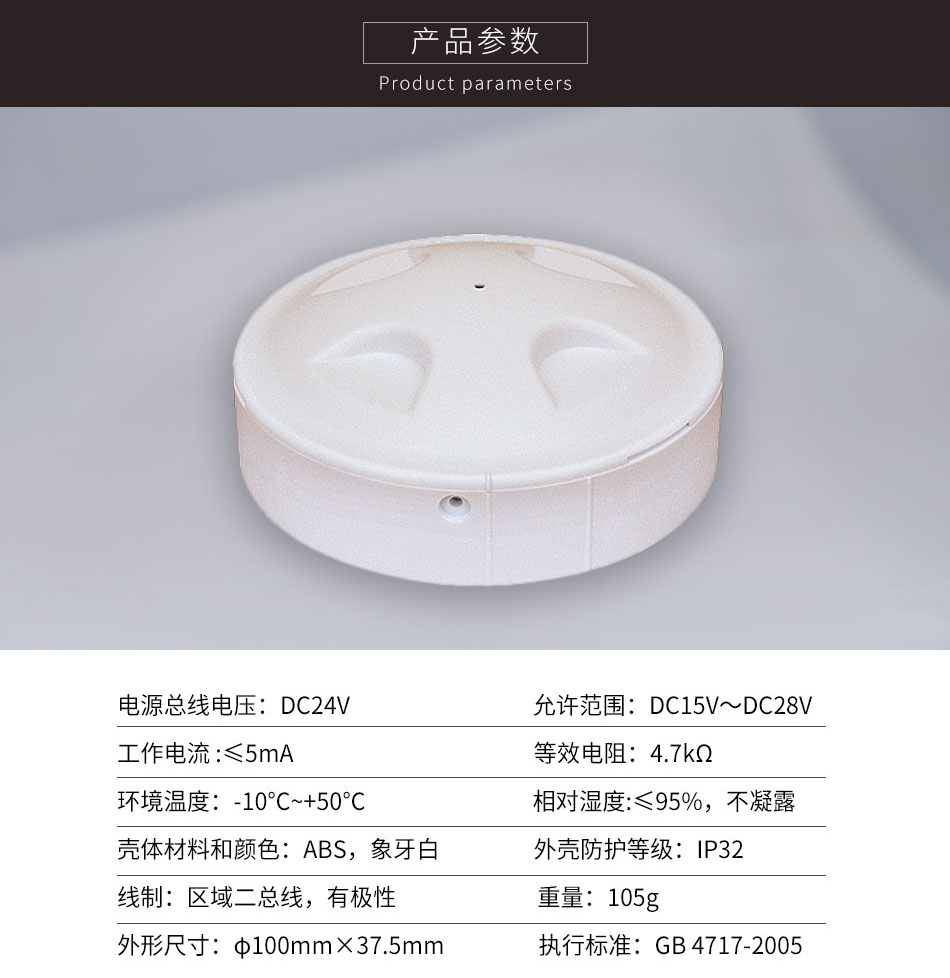

三、GST-LD-8320A終端器參數：
1.工作電壓：
2.電源總線電壓：DC24V允許范圍：DC15V～DC28V
3.工作電流≤5mA
4.等效電阻：4.7kΩ
5.線制：區域二總線，有極性
6.使用環境： 溫度：-10℃~+50℃ 相對濕度≤95%，不凝露
7.外形尺寸：φ100mm×37.5mm
8.外殼防護等級：IP32
9.殼體材料和顏色：ABS，象牙白
10.重量：105g
11.執行標準：GB4717-2005
四、GST-LD-8320A結構特征與工作原理：

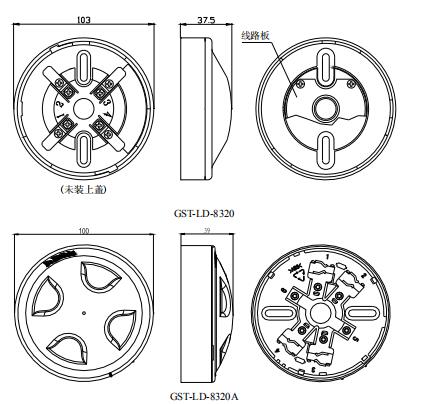

1.終端器結構特征如下圖所示。
2.工作原理
終端器安裝在多線制天津火災報警控制器或編址接口模塊構成的區域總線的最末端，當多線制天津火災報警控制器或編址接口模塊上電正常工作時，終端器作為負載，可以在電源電壓上產生正負交替的、周期性的微分脈沖信號，由于編址接口模塊中限流電阻的分壓作用，使經過濾波后的電源電壓降低，此時系統處于正常工作狀態；當探測器被取下后，回路內引入了二極管，致使終端器產生的正負交替脈沖變成了單向脈沖，減小了終端器的負載能力，其結果使經過分壓、濾波后的電源電壓升高，多線制天津火災報警控制器或編址接口模塊可據此判斷故障信號；區域總線短路、斷路的判斷方法與上述判斷方法類似，不再重復。
終端器與多線制天津火災報警控制器或編址接口模塊配套使用不僅可以維持非編碼報警系統的正常工作，還可以實現摘掉探測器報故障（不影響其它現場設備報火警），開路報故障、短路報火警等功能。
